Cài đặt báo động còi hú qua cổng Alarm-out trên Camera Dahua, Kbvision

Với mục đích hỗ trợ thiết lập báo động khi phát hiện xâm nhập, trong bài viết này mình sẽ hướng dẫn cách cài báo động thông qua cổng Alarm-Out trên Camera Dahua, Kbvision.

Hướng dẫn này áp dụng chung cho tất cả Camera hỗ trợ cổng báo động rời

1. Kết nối dây báo động và còi hú

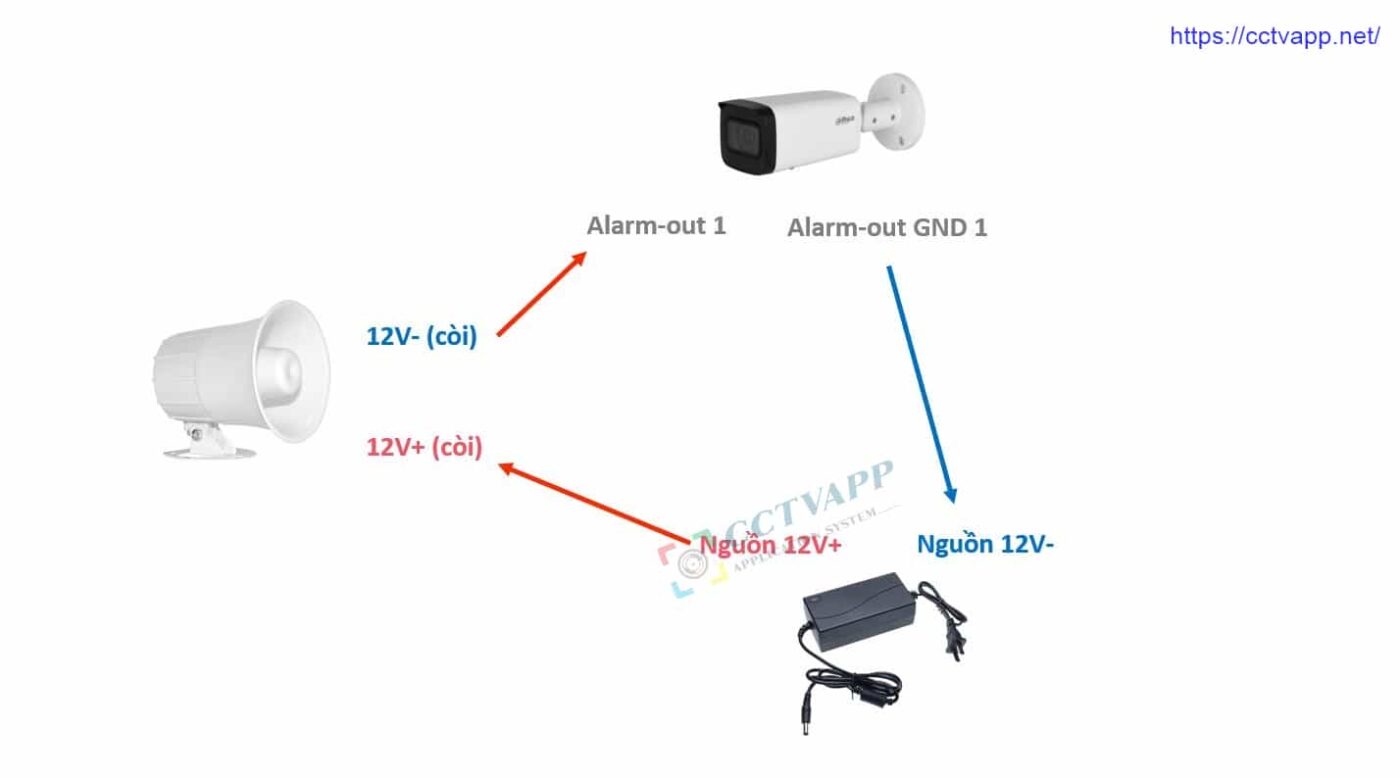

Đầu tiên hãy kết nối nguồn rời, còi hú vào cổng Alarm-Out theo hướng dẫn như hình bên trên.

Nguyên lý hoạt động: Khi có tín hiệu báo động, Camera sẽ đóng mạch Alarm-out và cấp nguồn cho còi hú -> phát ra âm thanh báo động.

Lưu ý:

  • Cổng báo động thường hỗ trợ công suất tối đa 12V – 300mA
  • Màu dây đấu nối có thể khác nhau (xem trên tem dán kèm theo)

2. Thiết lập báo động sự kiện

Có nhiều sự kiện báo động có thể liên kết báo bằng còi hú như:

  • Phát hiện chuyển động
  • Phát hiện chuyển động thông minh (SMD)
  • Phát hiện xâm nhập (IVS): Hàng rào ảo, khu vực cấm, vật thể bỏ quên, …
  • Phát hiện khuôn mặt
  • Phát hiện nhiệt độ, lửa, đám cháy, ..

Các sự kiện này cài đặt liên kết báo động bằng còi hú tương tự nhau. Mình sẽ hướng dẫn cụ thể cách thiết lập báo động sử dụng hàng rào ảo:

Trong đó:

  1. Chọn Setting
  2. Chọn IVS
  3. Thêm một hàng rào ảo, vẽ hàng rào và thiết lập lịch trình báo động
  4. Kích hoạt Relay-out, chọn cổng báo động tương ứng cho Alarm-out 1 và 2.
    Alarm Delay: Thời gian đóng mạch để còi hý
  5. Lưu lại cấu hình thiết lập

Như vậy đã xong, chúc bạn thiết lập thành công!
