Trong bài viết này, mình sẽ hướng dẫn các bạn cách cài đặt, kết nối báo động nhiệt độ, phát hiện đám cháy qua cổng Alarm-out trên đầu ghi hình NVR/ XVR Dahua, Kbvision. Cổng Alarm-out này có thể kết hợp với đèn, còi công suất tối đa 12V-1A
1. Nguyên tắc hoạt động
- Khi có tín hiệu báo động từ phát hiến nhiệt độ qua ngưỡng cho phép, phát hiện đám cháy. Thiết bị sẽ đóng mạch NO1-C1 hoặc NO2-C2,… NO4-C4 và cấp điện cho còi hú hoặc đèn nháy để báo động.
- Các cổng Alarm-out (báo động ra) đóng vai trò như một công tắc – tiếp điểm khô, đóng mạch để cấp nguồn cho còi hú.
- Hỗ trợ điện áp 5V, 9V, 12V – 1A. Công suất tối đa 12W
2. Cách đấu nối và thiết lập
A. Kết nối còi, đèn vào cổng Alarm-Out
Bạn cần đấu nối theo cặp như NO1-C1 hoặc NO2-C2,… NO4-C4 để báo động, tùy theo từng thiết bị ghi hình sẽ có số lượng cổng báo động ra khác nhau.

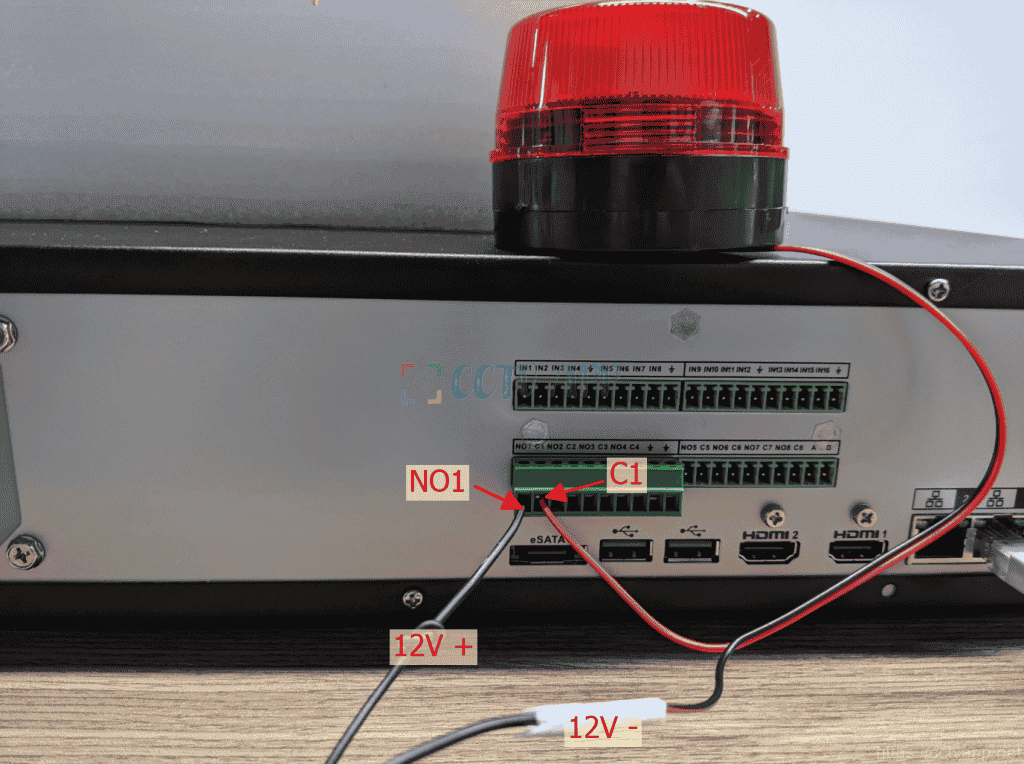

Hình trên mình sử dụng đèn chớp để báo động. Tuy nhiên bạn có thể sử dụng thay thế bằng còi hú. Nếu muốn sử dụng cả đèn và còi có thể đấu nối song song với nhau.
B. Cài đặt trên Camera Thermal
Hướng dẫn cài đặt báo động khi quá ngưỡng nhiệu độ cho phép:
Cài đặt báo động khi phát hiện đám cháy:
C. Cài đặt nhận tín hiệu và báo ra Alarm-out trên đầu ghi
* Báo động Alarm-Out khi quá ngưỡng nhiệt độ
* Báo động Alarm-Out khi phát hiện đám cháy
* Lưu ý:
- Khi đang thực hiện chức năng tuần tra (Scan, Tour,..) nếu phát hiện đám cháy, Camera sẽ tự động dừng chức năng tuần tra để theo dõi đám cháy
- Khi đám cháy được dập tắt, Camera sẽ tự động chạy lại chức năng tuần tra.
- Thiết bị test và thao tác thực tế: KX-F206-T25 (Camera Thermal Speedome).
Chúc bạn cài đặt thành công!
